Question installation chauffage : Bypass radiateurs
Bonjour.
Je dispose, de vieux radiateurs "hydro vecteurs" sur un réseau monotube.
Le principe serait, en plus de remplacer les radiateurs, de modifier le réseau d'eau de chauffage en série via un bypass sur chaque radiateur.
J'ai fait appel à plusieurs entreprises qui me proposent 2 types de montage au niveau des tuyaux :
Bypass "tout fait" + robinet thermostatique.
Bypass "maison" (via 2 tés de réglage) + robinet thermostatique.
Comme un schéma vaut mieux que des grands discours, voici ce que ça donne.
Une des entreprises me dit qu'il vaut mieux un bypass tout fait du commerce parce que c'est étudié pour.
L'autre entreprise me dit qu'avec un bypass tout fait, il y a aura un énorme goulot d'étranglement à l'intérieur de celui-ci (le diamètre à l'intérieur du bypass serait beaucoup plus petit que mon tuyau d'arrivée).
Car mon tuyau d'arrivée fait 24mm de diamètre. Le tube de cuivre qu'il fera passer en-dessous du radiateur sera le plus proche possible des 24mm (mais sera plus petit à cause du té de réglage qu'il devra y raccorder).
Ma question : Compte tenu des arguments de chacun, quelle est la meilleure solution ? Avantages / Inconvénients ?
Le montage avec bypass "maison" est-il viable ?
Merci d'avance pour vos éclaircissements.
Pour agrandir les images, cliquez dessus.
Schéma 1 radiateur montage actuel.
Schéma 2 montage futur avec bypass tout fait.
Schéma 3 montage futur avec bypass maison.
Je dispose, de vieux radiateurs "hydro vecteurs" sur un réseau monotube.
Le principe serait, en plus de remplacer les radiateurs, de modifier le réseau d'eau de chauffage en série via un bypass sur chaque radiateur.
J'ai fait appel à plusieurs entreprises qui me proposent 2 types de montage au niveau des tuyaux :
Bypass "tout fait" + robinet thermostatique.
Bypass "maison" (via 2 tés de réglage) + robinet thermostatique.
Comme un schéma vaut mieux que des grands discours, voici ce que ça donne.
Une des entreprises me dit qu'il vaut mieux un bypass tout fait du commerce parce que c'est étudié pour.
L'autre entreprise me dit qu'avec un bypass tout fait, il y a aura un énorme goulot d'étranglement à l'intérieur de celui-ci (le diamètre à l'intérieur du bypass serait beaucoup plus petit que mon tuyau d'arrivée).
Car mon tuyau d'arrivée fait 24mm de diamètre. Le tube de cuivre qu'il fera passer en-dessous du radiateur sera le plus proche possible des 24mm (mais sera plus petit à cause du té de réglage qu'il devra y raccorder).
Ma question : Compte tenu des arguments de chacun, quelle est la meilleure solution ? Avantages / Inconvénients ?
Le montage avec bypass "maison" est-il viable ?
Merci d'avance pour vos éclaircissements.
Pour agrandir les images, cliquez dessus.
Schéma 1 radiateur montage actuel.
Schéma 2 montage futur avec bypass tout fait.
Schéma 3 montage futur avec bypass maison.
24 avril 2013 à 22:48
Bypass radiateurs monotube 1
Invité
Bypass radiateurs
Invité
Bonjour.
Bien que je ne sois pas partisan du chauffage monotube, le schéma le mieux adapté à votre situation est le n°2, avec le bypass "tout fait".
Ce sont des tés spéciaux comprenant un diaphragme intérieur, et percé d'un minuscule trou (presque un trou d'aiguille) en haut et en bas du raccord à l'intérieur destiné à la purge -et à la vidange.en effet, comme le diamètre se trouve réduit du fait de ce diaphragme, la réduction brutale -mais nécessaire- du diamètre empêcherait une bonne purge et une vidange complète si ces trous n'existaient pas. Je ne sais pas si je suis assez clair ? .
Par contre, j'ignore si vous trouverez encore ces fameux tés car ce sont des installations qui se pratiquaient beaucoup dans les années 60, et dont on parle peu aujourd'hui.
Je vous déconseille le robinet thermostatique, qui, contrairement à une idée reçue, ne fait pas faire d'économie, sauf pour le fabricant !
Quant au tube de 24 mm qui n'existe plus, le diamètre en dessous -20x22 - fera l'affaire, et le coude de retour réglable des radiateurs n'est pas non plus nécessaire à ce type de raccordement.et ne fait qu'augmenter les pertes de charges des corps de chauffe dans ce cas précis d'installation.
Cordialement. MDR84
Bien que je ne sois pas partisan du chauffage monotube, le schéma le mieux adapté à votre situation est le n°2, avec le bypass "tout fait".
Ce sont des tés spéciaux comprenant un diaphragme intérieur, et percé d'un minuscule trou (presque un trou d'aiguille) en haut et en bas du raccord à l'intérieur destiné à la purge -et à la vidange.en effet, comme le diamètre se trouve réduit du fait de ce diaphragme, la réduction brutale -mais nécessaire- du diamètre empêcherait une bonne purge et une vidange complète si ces trous n'existaient pas. Je ne sais pas si je suis assez clair ? .
Par contre, j'ignore si vous trouverez encore ces fameux tés car ce sont des installations qui se pratiquaient beaucoup dans les années 60, et dont on parle peu aujourd'hui.
Je vous déconseille le robinet thermostatique, qui, contrairement à une idée reçue, ne fait pas faire d'économie, sauf pour le fabricant !
Quant au tube de 24 mm qui n'existe plus, le diamètre en dessous -20x22 - fera l'affaire, et le coude de retour réglable des radiateurs n'est pas non plus nécessaire à ce type de raccordement.et ne fait qu'augmenter les pertes de charges des corps de chauffe dans ce cas précis d'installation.
Cordialement. MDR84
26 avril 2013 à 07:52
Bypass radiateurs monotube 2
Invité
Bypass radiateurs
Invité
Bonjour,
Ce sujet est ancien, mais je vais également remplacer un vieux radiateur en acier dans une installation monotube en série.
Si je dois le changer, je souhaiterais également installer un système de dérivation.
Avez-vous choisi une option en particulier : tout prêt avec une vanne 4 voies (60€ quand même pour la R436TG Giacomini) ou fabriqué maison avec une vanne sous le radiateur (moins cher) ?
Ce sujet est ancien, mais je vais également remplacer un vieux radiateur en acier dans une installation monotube en série.
Si je dois le changer, je souhaiterais également installer un système de dérivation.
Avez-vous choisi une option en particulier : tout prêt avec une vanne 4 voies (60€ quand même pour la R436TG Giacomini) ou fabriqué maison avec une vanne sous le radiateur (moins cher) ?
28 janvier 2024 à 10:24
Bypass radiateurs monotube 3
Invité
Bypass radiateurs
Invité
Bonjour.

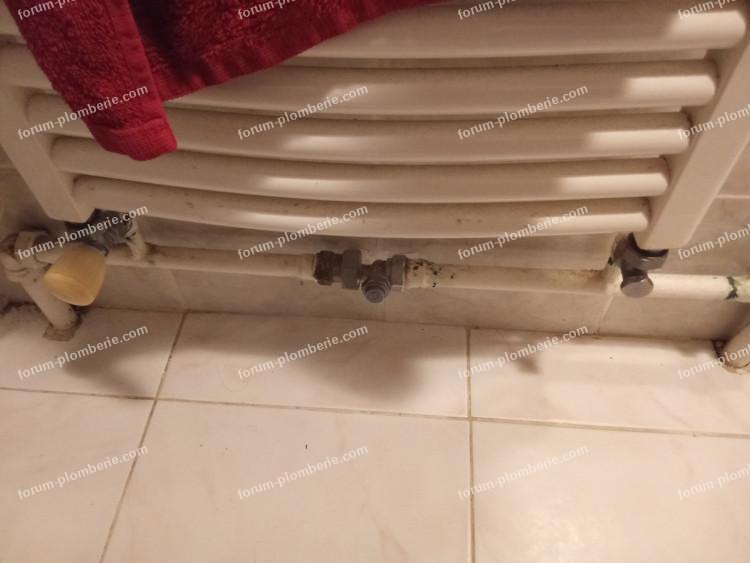

Regardez-vous les photos.
Ça va donnez ça?
Pour agrandir l'image, cliquez dessus.
Regardez-vous les photos.
Ça va donnez ça?
Pour agrandir l'image, cliquez dessus.
23 septembre 2024 à 13:47
