Question Forum Plomberie : Comment tester fonctionnement circulateur Grundfos
Bonjour,
Le circulateur Grundfos de ma chaudière de Dietrich ne fonctionne plus. Il reçoit bien une tension, car il chauffe. Lorsque j'ouvre la visse située devant, je peux voir que le rotor ne tourne pas. J'ai donc démonté le circulateur et le rotor tourne librement, il ne semble pas y avoir de problème de ce côté-là.
Mais pour m'en assurer, j'aurais bien aimé pouvoir le faire tourner à vide. J'ai donc essayé de l'alimenter directement, mais je ne sais pas comment contourner les connecteurs sous forme de broche qui le composent.
Je voudrais éviter d'en acheter un neuf complet, si jamais il était possible de seulement changer le rotor par exemple.
Voici quelques photos.
Pour agrandir les images, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
Le circulateur Grundfos de ma chaudière de Dietrich ne fonctionne plus. Il reçoit bien une tension, car il chauffe. Lorsque j'ouvre la visse située devant, je peux voir que le rotor ne tourne pas. J'ai donc démonté le circulateur et le rotor tourne librement, il ne semble pas y avoir de problème de ce côté-là.
Mais pour m'en assurer, j'aurais bien aimé pouvoir le faire tourner à vide. J'ai donc essayé de l'alimenter directement, mais je ne sais pas comment contourner les connecteurs sous forme de broche qui le composent.
Je voudrais éviter d'en acheter un neuf complet, si jamais il était possible de seulement changer le rotor par exemple.
Voici quelques photos.
Pour agrandir les images, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
28 novembre 2023 à 18:21
Réponse 1 d'un contributeur du forum plomberie
Comment tester fonctionnement circulateur Grundfos
Bonjour Sebyone. Le site précise que ce circulateur ne se fait plus.
Il s'agit d'un moteur asynchrone monophasé à 3 vitesses, probablement pilotées par l'électronique intégrée, et donc irréparable.
Le moteur étant robuste, seul le boîtier électronique serait à changer.
Le rotor dit "à cage d'écureuil" n'est pas une pièce d'usure.
Il est à craindre que vous deviez changer le circulateur complet.
La seule pièce d'usure est le condensateur. Pour le tester, vous alimentez le moteur brièvement et vous essayez d'entrainer le rotor en rotation en étant inventif : lame de tournevis plat dans une perceuse à vitesse variable.
Si le rotor tourne tout seul, on change le condensateur.
Cordialement.
Il s'agit d'un moteur asynchrone monophasé à 3 vitesses, probablement pilotées par l'électronique intégrée, et donc irréparable.
Le moteur étant robuste, seul le boîtier électronique serait à changer.
Le rotor dit "à cage d'écureuil" n'est pas une pièce d'usure.
Il est à craindre que vous deviez changer le circulateur complet.
La seule pièce d'usure est le condensateur. Pour le tester, vous alimentez le moteur brièvement et vous essayez d'entrainer le rotor en rotation en étant inventif : lame de tournevis plat dans une perceuse à vitesse variable.
Si le rotor tourne tout seul, on change le condensateur.
Cordialement.
28 novembre 2023 à 21:05
Réponse 2 d'un contributeur du forum plomberie
Comment tester fonctionnement circulateur Grundfos
Alors là, chapeau !
Non seulement vous avez cherché la pièce pour connaître son statut, mais en plus vous m'avez sorti un diagnostic d'expert.
J'ai remis le circulateur en marche et j'ai fait tourner le rotor à l'aide d'une perceuse, et il a effectivement repris sa course sans s'arrêter.
Je sais ce qu'il me reste à faire.
Je vais économiser au moins 500€, grâce à vous.
Je vous tiendrai au courant de l'issue finale.
Mille mercis.
Non seulement vous avez cherché la pièce pour connaître son statut, mais en plus vous m'avez sorti un diagnostic d'expert.
J'ai remis le circulateur en marche et j'ai fait tourner le rotor à l'aide d'une perceuse, et il a effectivement repris sa course sans s'arrêter.
Je sais ce qu'il me reste à faire.
Je vais économiser au moins 500€, grâce à vous.
Je vous tiendrai au courant de l'issue finale.
Mille mercis.
28 novembre 2023 à 22:38
Réponse 3 d'un contributeur du forum plomberie
D'après la plaque signalétique il faut un 2,5 µF 450 V sortie filaire. La photo du boîtier ne permet pas de vérifier la valeur.
Facile à trouver sur le net pour moins de 10 €.
A suivre.
Comment tester fonctionnement circulateur Grundfos
Citation :Bien volontiers, mais on ne vend pas la peau de l'ours tout de suite. On ne sait pas comment agit l'électronique.
Je vous tiendrai au courant de l'issue finale.
D'après la plaque signalétique il faut un 2,5 µF 450 V sortie filaire. La photo du boîtier ne permet pas de vérifier la valeur.
Facile à trouver sur le net pour moins de 10 €.
A suivre.
28 novembre 2023 à 23:37
Réponse 4 d'un contributeur du forum plomberie
Comment tester fonctionnement circulateur Grundfos

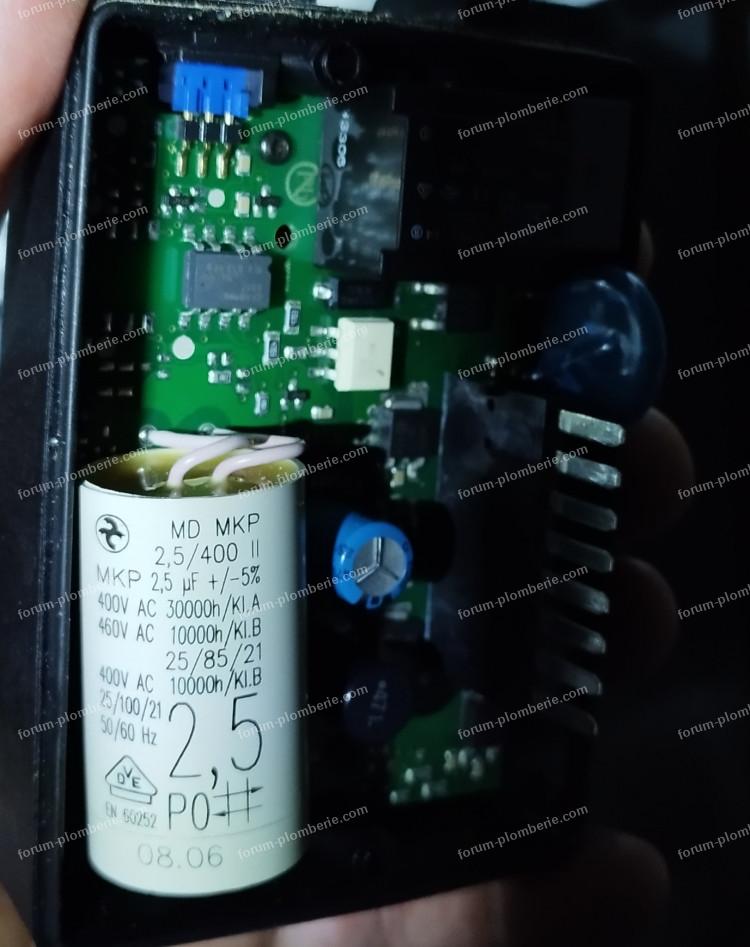

Voici le détail...
Pour agrandir l'image, cliquez dessus.
Pour agrandir l'image, cliquez dessus.
28 novembre 2023 à 23:47
Réponse 5 d'un contributeur du forum plomberie
Comment tester fonctionnement circulateur Grundfos
Il faudra un fer à souder. Sinon, vous pourrez couper les deux fils blancs et raccorder le nouveau condensateur avec deux petits dominos, ce qui serait plus simple et tout aussi efficace. Il n'y a pas de sens préférentiel.
En espérant avoir vu juste.
Bien des moteurs asynchrones monophasés s’arrêtent quand leur condensateur ne fait plus sa valeur ou bien explose. On en voit un dans la galerie photos du forum électricité. Il équipait une pompe de piscine.
En espérant avoir vu juste.
Bien des moteurs asynchrones monophasés s’arrêtent quand leur condensateur ne fait plus sa valeur ou bien explose. On en voit un dans la galerie photos du forum électricité. Il équipait une pompe de piscine.
29 novembre 2023 à 08:38
