Question Forum Plomberie : Problème de plomberie piquage sur chute verticale
Bonjour à tous.
Je sollicite votre avis afin de résoudre un petit problème de plomberie.
Je dois repiquer une évacuation de douche en 40 sur une chute verticale en 80 (chute qui reçoit actuellement les eaux de la douche du lavabo et du WC).
En fait je dois faire un trou dans la dalle du premier étage pour passer mon tube en 40 et repiquer plus bas sur la chute afin de poser a plat un receveur de douche.
Je voudrais connaitre la meilleure manière de procéder et le matériel qu'il faut se procurer pour ce piquage.
J'ai lu plusieurs choses mais les avis divergent....
En vous remerciant par avance de votre attention.
Je sollicite votre avis afin de résoudre un petit problème de plomberie.
Je dois repiquer une évacuation de douche en 40 sur une chute verticale en 80 (chute qui reçoit actuellement les eaux de la douche du lavabo et du WC).
En fait je dois faire un trou dans la dalle du premier étage pour passer mon tube en 40 et repiquer plus bas sur la chute afin de poser a plat un receveur de douche.
Je voudrais connaitre la meilleure manière de procéder et le matériel qu'il faut se procurer pour ce piquage.
J'ai lu plusieurs choses mais les avis divergent....
En vous remerciant par avance de votre attention.
19 juin 2020 à 07:48
Réponse 1 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Bonjour eddy13170. On peut comprendre que votre difficulté est de couper la canalisation verticale afin de faire ce piquage, alors qu'elle est fixe et qu'il y a impossibilité de la bouger.
Dans ce cas, il y a une possibilité relativement simple.
A suivre, avec des précisions.
Cordialement.
Dans ce cas, il y a une possibilité relativement simple.
A suivre, avec des précisions.
Cordialement.
21 juin 2020 à 08:30
Réponse 2 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Bonjour.
Tout d'abord merci de votre réponse et de votre intérêt ! Effectivement je suis un peu embeté et je vais essayer de vous donner plus de précisions.
Salle de bain au premier étage.
Évacuation de la baignoire actuellement fixée au mur a environ 10 cm de hauteur. Ce tuyau d'évacuation en 40 est raccordée au tube vertical d'évacuation diamètre 80 (je sais c'est peu commun, maison de 1974...).
Ce tube en 80 collecte donc les eaux de la douche, du lavabo mais aussi des toilettes du 1er étage.
Il traverse la dalle (et est donc pris dans le béton) en ligne verticale droite puis rentre dans la dalle du rdc pour poursuivre sa route sous dalle. Avant de rentrer dans la dalle du rdc il y a un tuyau raccordé avec un Y qui permet le vidage de l'évier et du lave vaisselle.
Mon projet est de remplacer la baignoire par un receveur de douche. Mais je voudrais éviter de faire une marche et j'ai donc pensé faire un trou en 45 dans la dalle du premier étage pour sortir mon évacuation en 40 (je sortirai opportunément dans un coffrage de la cuisine au rdc) et me raccorder ensuite sur la chute en 80 distante de 1 mètre.
Tout serait caché par le coffrage.
Mais comment se raccorder en 40 sur une chute en 80 fixe prise aux deux extrémités dans le béton ??
Si vous pouviez m'aider ce serait formidable
Merci par avance.
Tout d'abord merci de votre réponse et de votre intérêt ! Effectivement je suis un peu embeté et je vais essayer de vous donner plus de précisions.
Salle de bain au premier étage.
Évacuation de la baignoire actuellement fixée au mur a environ 10 cm de hauteur. Ce tuyau d'évacuation en 40 est raccordée au tube vertical d'évacuation diamètre 80 (je sais c'est peu commun, maison de 1974...).
Ce tube en 80 collecte donc les eaux de la douche, du lavabo mais aussi des toilettes du 1er étage.
Il traverse la dalle (et est donc pris dans le béton) en ligne verticale droite puis rentre dans la dalle du rdc pour poursuivre sa route sous dalle. Avant de rentrer dans la dalle du rdc il y a un tuyau raccordé avec un Y qui permet le vidage de l'évier et du lave vaisselle.
Mon projet est de remplacer la baignoire par un receveur de douche. Mais je voudrais éviter de faire une marche et j'ai donc pensé faire un trou en 45 dans la dalle du premier étage pour sortir mon évacuation en 40 (je sortirai opportunément dans un coffrage de la cuisine au rdc) et me raccorder ensuite sur la chute en 80 distante de 1 mètre.
Tout serait caché par le coffrage.
Mais comment se raccorder en 40 sur une chute en 80 fixe prise aux deux extrémités dans le béton ??
Si vous pouviez m'aider ce serait formidable
Merci par avance.
21 juin 2020 à 09:07
Réponse 3 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Re. La réponse à votre question est illustrée dans le document PDF joint. Celui-ci a été proposé dans le cadre d'une question du forum il y a quelques années. Il suffit juste de tourner le dessin de 90° dans le sens anti-horaire.
Après avoir scié la colonne en 80 on utilise des manchons de dilatation Nicoll.
Vous raccorderez le tube de 40 là où ça vous arrange, non sans mettre un tampon de visite en cas de bouchon. Ceci n'est pas obligatoire car vous pourrez ouvrir la canalisation à la demande.
Ce système fonctionne très bien.
Cordialement.
Pour agrandir les images, cliquez dessus.
Après avoir scié la colonne en 80 on utilise des manchons de dilatation Nicoll.
Vous raccorderez le tube de 40 là où ça vous arrange, non sans mettre un tampon de visite en cas de bouchon. Ceci n'est pas obligatoire car vous pourrez ouvrir la canalisation à la demande.
Ce système fonctionne très bien.
Cordialement.
Pour agrandir les images, cliquez dessus.
21 juin 2020 à 19:19
Réponse 4 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Bonjour.
Je vous remercie, ça a l'air simple et efficace ! Juste quelques précisions pour savoir si j'ai bien compris :
1/ Quelle est la longueur à couper dans le tube en 80 ?
2/ Dois-je intercaler un tube intermédiaire en 80 neuf entre les manchons ou dois-je utiliser l'ancien ?
3/ Les manchons collés doivent être collés sur le tube en 80 en premier puis on présente le morceau de tube avec les manchons de dilatation et on fait les coulisser dans les manchons collés sans les coller eux-mêmes.
4/ Enfin comment mettre mon évacuation en 40 sur ce montage ? Est-ce que je dois mettre un tube en T (té 80/40 ???) ou est-ce que je dois percer et mettre une selle ?
Je suis désolé mais je n'ai pas compris le raccordement en 40 ?
En vous remerciant par avance de votre patience.
Eddy
Je vous remercie, ça a l'air simple et efficace ! Juste quelques précisions pour savoir si j'ai bien compris :
1/ Quelle est la longueur à couper dans le tube en 80 ?
2/ Dois-je intercaler un tube intermédiaire en 80 neuf entre les manchons ou dois-je utiliser l'ancien ?
3/ Les manchons collés doivent être collés sur le tube en 80 en premier puis on présente le morceau de tube avec les manchons de dilatation et on fait les coulisser dans les manchons collés sans les coller eux-mêmes.
4/ Enfin comment mettre mon évacuation en 40 sur ce montage ? Est-ce que je dois mettre un tube en T (té 80/40 ???) ou est-ce que je dois percer et mettre une selle ?
Je suis désolé mais je n'ai pas compris le raccordement en 40 ?
En vous remerciant par avance de votre patience.
Eddy
21 juin 2020 à 19:58
Réponse 5 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Je viens de comprendre qu'un manchon fixe est collé sur le tube en 80 et l'autre est collé sur le tube intermédiaire.
Par contre n'y a-t-il pas de risque de "fuite" d'odeurs avec cette solution ? (car il y a les toilettes qui s'évacuent aussi).
Par contre n'y a-t-il pas de risque de "fuite" d'odeurs avec cette solution ? (car il y a les toilettes qui s'évacuent aussi).
21 juin 2020 à 20:15
Réponse 6 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Re. Les petits triangles matérialisent le joint à lèvres. Il faut de la graisse spéciale ; mais les manchons se dévissent (voir photo) et on peut rentrer les tubes sans trop de difficulté, bien graissés et sans coincer le joint de travers. La liaison est étanche aux liquides et bien entendu à l'air. Mais il faut du bon matériel, Nicoll ou Frans Bonhomme. Chez Nicoll il y a des manchons verticaux et horizontaux. Voir le E-catalogue.
On n'approvisionne pas en GSB.
1. C'est vous qui voyez ; il faut que ce soit montable et démontable.
2. Si l'ancien est en état on peut le garder. Personnellement, en cas de doute, on met du neuf.
3. Regardez bien le dessin ; seuls deux manchons sont collés (en rouge).
4. Pas de selle (voir question : Colle PVC à prise lente ; vous mettez un Y de 80 sur une partie fixe de la descente, puis vous réduisez l'entrée à 40 avec un tampon réducteur 80 mâle 40 femelle. Liaison collée ou bien avec manchon permettant le démontage.
Vous regardez tout cela. On verra quand il fera jour. En gros, c'est du Meccano.
Cordialement.
On n'approvisionne pas en GSB.
1. C'est vous qui voyez ; il faut que ce soit montable et démontable.
2. Si l'ancien est en état on peut le garder. Personnellement, en cas de doute, on met du neuf.
3. Regardez bien le dessin ; seuls deux manchons sont collés (en rouge).
4. Pas de selle (voir question : Colle PVC à prise lente ; vous mettez un Y de 80 sur une partie fixe de la descente, puis vous réduisez l'entrée à 40 avec un tampon réducteur 80 mâle 40 femelle. Liaison collée ou bien avec manchon permettant le démontage.
Vous regardez tout cela. On verra quand il fera jour. En gros, c'est du Meccano.
Cordialement.
21 juin 2020 à 23:25
Réponse 7 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Tout est très clair, je vous remercie énormément de votre aide !
Cordialement.
Cordialement.
22 juin 2020 à 12:55
Réponse 8 d'un contributeur du forum plomberie
Invité
Problème de plomberie piquage sur chute verticale
Invité
Rebonjour.
Je suis un peu lourd mais : Pour être sûr, les manchons collés ne doivent l'être que sur la partie fixe base du tube en 80 ET sur le haut du tube intermédiaire ?
Il ne faut pas coller les manchons de dilatation AVEC les manchons en rouge sur le dessin ?
Les manchons de dilatation doivent pouvoir être démontés à la demande.
Je vous pose la question car sur le site de Nicoll il est dit qu'ils doivent collés...
Merci par avance.
Je suis un peu lourd mais : Pour être sûr, les manchons collés ne doivent l'être que sur la partie fixe base du tube en 80 ET sur le haut du tube intermédiaire ?
Il ne faut pas coller les manchons de dilatation AVEC les manchons en rouge sur le dessin ?
Les manchons de dilatation doivent pouvoir être démontés à la demande.
Je vous pose la question car sur le site de Nicoll il est dit qu'ils doivent collés...
Merci par avance.
22 juin 2020 à 13:05
Réponse 9 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Le manchon à gauche est collé et fixe ; le manchon de droite est solidaire du tube intermédiaire mobile.
Sur le dessin, tout ce qui correspond à la cote (flèche du bas en noir) est mobile.
Je n'ai pas vu l'exemple sur le site Nicoll.

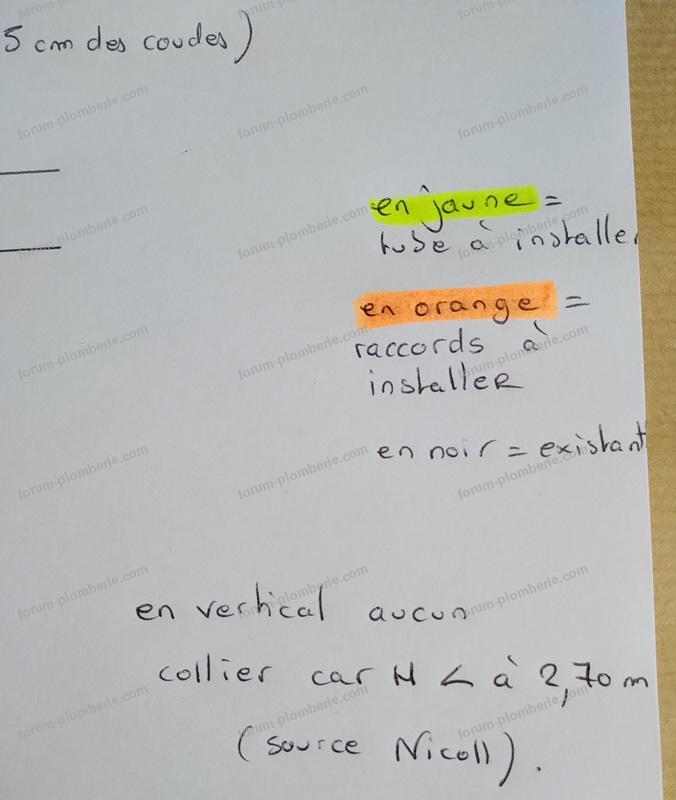

Sur la photo ci dessous on voit un assemblage de ce type, vertical. On aperçoit le manchon fixe tout en bas avec sa bague que l'on peut dévisser de façon à libérer le joint et de pouvoir tirer l'ensemble mobile vers le haut. On aperçoit le manchon en haut solidaire de l'ensemble mobile semi encastré dans le mur. La partie sans peinture permet de glisser l'ensemble vers le haut. On voit que le manchon du haut est mal collé et qu'à la limite il faudrait remédier au problème un jour d'hiver.
Le système mobile a permis de réduire l'encombrement en saillie de la vidange verticale d'origine. Cela pour qu'un véhicule puisse passer sans endommager le tube. Maintenant, c'est impossible vu tout le bazar stocké de part et d'autre au cas où.
Cordialement.
Pour agrandir l'image, cliquez dessus.
Citation :Si, ils sont collés par l'intermédiaire des manchons.
Il ne faut pas coller les manchons de dilatation AVEC les manchons en rouge sur le dessin ?
Citation :Dans le cas du dessin, si. Mais cela dépend de ce que l'on comprend ; chaque manchon est collé par l'intermédiaire du manchon. En gros il s'agit de faire un système permettant de couper la canalisation, y greffer un Y, et refermer par l'intermédiaire d'un système mobile grâce aux manchons avec joint caoutchouc. Bref, on se débrouille.
Les manchons de dilatation doivent pouvoir être démontés a la demande.
Sur le dessin, tout ce qui correspond à la cote (flèche du bas en noir) est mobile.
Je n'ai pas vu l'exemple sur le site Nicoll.
Sur la photo ci dessous on voit un assemblage de ce type, vertical. On aperçoit le manchon fixe tout en bas avec sa bague que l'on peut dévisser de façon à libérer le joint et de pouvoir tirer l'ensemble mobile vers le haut. On aperçoit le manchon en haut solidaire de l'ensemble mobile semi encastré dans le mur. La partie sans peinture permet de glisser l'ensemble vers le haut. On voit que le manchon du haut est mal collé et qu'à la limite il faudrait remédier au problème un jour d'hiver.
Le système mobile a permis de réduire l'encombrement en saillie de la vidange verticale d'origine. Cela pour qu'un véhicule puisse passer sans endommager le tube. Maintenant, c'est impossible vu tout le bazar stocké de part et d'autre au cas où.
Cordialement.
Pour agrandir l'image, cliquez dessus.
22 juin 2020 à 14:18
Réponse 10 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Bonjour à toutes et à tous.
Information à cet emplacement du forum plomberie sera publiée l’image du jour BricoVidéo.
À ce jour 72 467 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus.
BricoVidéo image du jour. La petite statue du Diable de l'église Saint Merry à Paris. Photo Patrice Faro. Canon EOS M6 Mark II. Objectif Zoom Canon 24-105.
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Photo Paris en période de confinement
Cordialement l'équipe du forum plomberie.
Information à cet emplacement du forum plomberie sera publiée l’image du jour BricoVidéo.
À ce jour 72 467 internautes bricoleurs sont inscrits sur les forums de bricolage de Bricovideo.com
Pour agrandir l'image, cliquez dessus.
BricoVidéo image du jour. La petite statue du Diable de l'église Saint Merry à Paris. Photo Patrice Faro. Canon EOS M6 Mark II. Objectif Zoom Canon 24-105.
Les images d'illustration proposées par BricoVidéo ne sont pas forcément en relation avec le bricolage ou le sujet traité dans ce forum. Photo Paris en période de confinement
Cordialement l'équipe du forum plomberie.
22 juin 2020 à 15:02
Réponse 11 d'un contributeur du forum plomberie
Invité
Problème de plomberie piquage sur chute verticale
Invité
Cette fois-ci j'ai vraiment compris !!!
22 juin 2020 à 18:48
Réponse 12 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Re. Vous voyez, on arrive à tout ! Vous ferez un retour une fois l'installation terminée.
Pensez à vous identifier afin de recevoir les notifications.
Cordialement.
Pensez à vous identifier afin de recevoir les notifications.
Cordialement.
22 juin 2020 à 19:24
Réponse 13 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Bonjour.

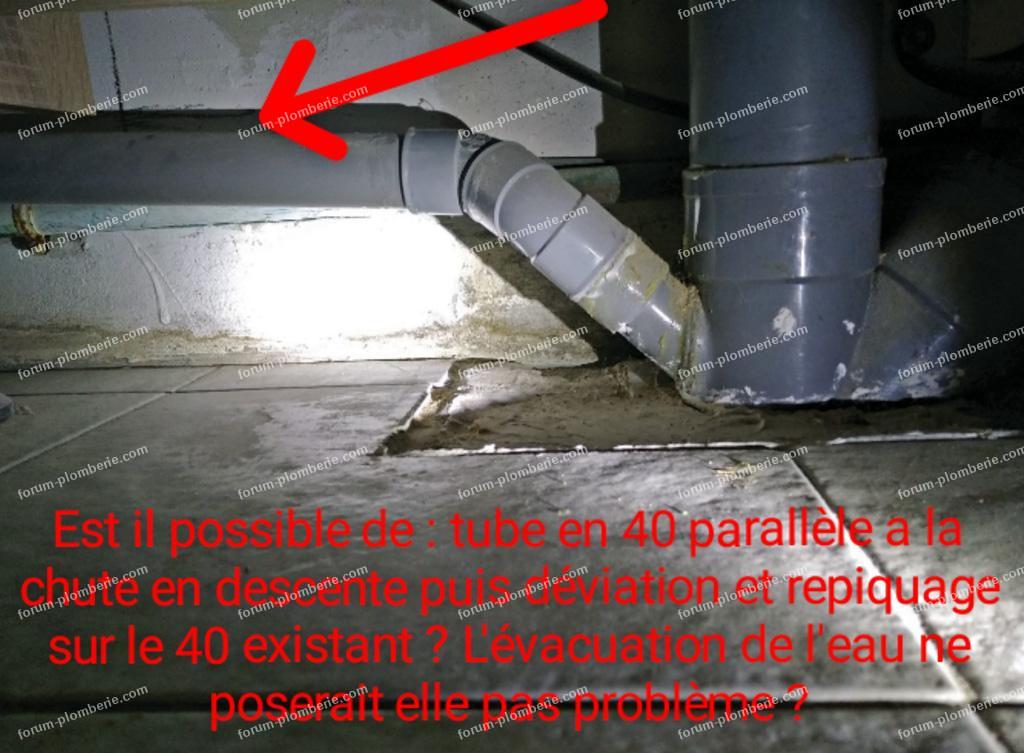

Je sollicite votre science de nouveau, car je viens de m'apercevoir qu'il y a ce genre de "bouchon" à la base de la chute en 80.
Est-ce vraiment un bouchon et serait-il possible de l'enlever et de le remplacer par une sorte de tampon réducteur en 40 (voire 2 pour me réserver une place en cas de future chaudière à condensation...).
Le tuyau cuivre incrusté dedans ne sert plus à rien, il n'est plus relié à la chaudière.
Merci désolé de vous embêter encore.
Pour agrandir l'image, cliquez dessus.
Je sollicite votre science de nouveau, car je viens de m'apercevoir qu'il y a ce genre de "bouchon" à la base de la chute en 80.
Est-ce vraiment un bouchon et serait-il possible de l'enlever et de le remplacer par une sorte de tampon réducteur en 40 (voire 2 pour me réserver une place en cas de future chaudière à condensation...).
Le tuyau cuivre incrusté dedans ne sert plus à rien, il n'est plus relié à la chaudière.
Merci désolé de vous embêter encore.
Pour agrandir l'image, cliquez dessus.
22 juin 2020 à 21:05
Réponse 14 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Eddy, vous n'embêtez personne. Les contributeurs essaient de transmettre leur expérience et d'aider à résoudre quelques problèmes de l'habitat.
C'est un bouchon et l'ensemble sert de tampon de visite.
Il faut ouvrir et voir comment vous pourriez adapter un tampon réducteur. Peut-être faudra-t-il bidouiller.
Je ne sais pas si une chaudière à condensation doit être reliée à une évacuation d'eau.
Regardez ici page 2 notamment https://www.nicoll.fr/fr/recherche?search_text=tampon&page=1
Attendons d'autres avis.
Cordialement.
C'est un bouchon et l'ensemble sert de tampon de visite.
Il faut ouvrir et voir comment vous pourriez adapter un tampon réducteur. Peut-être faudra-t-il bidouiller.
Je ne sais pas si une chaudière à condensation doit être reliée à une évacuation d'eau.
Regardez ici page 2 notamment https://www.nicoll.fr/fr/recherche?search_text=tampon&page=1
Attendons d'autres avis.
Cordialement.
22 juin 2020 à 22:51
Réponse 15 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Merci c'est gentil à vous ! Je vais voir ça mais en y réfléchissant je pense qu'il peut être prudent de garder ce tampon de visite en cas de problème. Un coup de furet et c'est débouché, sans cela il faut tout casser...
J'avais lu avec attention le conseil que vous aviez donné pour la question "PVC à prise lente".
Mais si la "colle" PVC fusionne en fait le plastique, pourquoi ne pas installer une selle dans mon cas ?
Est-ce un problème de dilatation à cause du passage de l'eau chaude ou y a-t-il malgré le soin que l'on peut apporter au collage un risque de fuite ?
Cordialement.
J'avais lu avec attention le conseil que vous aviez donné pour la question "PVC à prise lente".
Mais si la "colle" PVC fusionne en fait le plastique, pourquoi ne pas installer une selle dans mon cas ?
Est-ce un problème de dilatation à cause du passage de l'eau chaude ou y a-t-il malgré le soin que l'on peut apporter au collage un risque de fuite ?
Cordialement.
23 juin 2020 à 07:42
Réponse 16 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Bonjour Eddy.
Pas d'expérience pratique sur l'utilisation d'une selle.
Il est vrai que la solution avec le système glissant est efficace et sans fuite.
Vous pouvez commencer en collant une selle. En cas de fuite vous pourrez adopter l'autre solution.
Attendons d'autres avis concernant la fiabilité du collage d'une selle.
Cordialement.
Citation :Vous pouvez essayer en prenant les précautions d'usage. Le risque de fuite sera réduit voire nul si les surfaces sont bien préparées, et si vous serrez fort au moment du collage. Personnellement j'utiliserais au moins deux colliers métalliques.
pourquoi ne pas installer une selle dans mon cas ?
Pas d'expérience pratique sur l'utilisation d'une selle.
Il est vrai que la solution avec le système glissant est efficace et sans fuite.
Vous pouvez commencer en collant une selle. En cas de fuite vous pourrez adopter l'autre solution.
Attendons d'autres avis concernant la fiabilité du collage d'une selle.
Cordialement.
23 juin 2020 à 11:17
Réponse 17 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
C'est effectivement une idée, commencer par la selle et éventuellement en cas de problème passer au système glissant... Je dois y réfléchir.
Merci en tout cas de faire partager votre savoir.
Cordialement.
Eddy
Merci en tout cas de faire partager votre savoir.
Cordialement.
Eddy
23 juin 2020 à 12:56
Réponse 18 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Bonjour.
J'ai finalement décidé de suivre votre conseil sur l'ensemble mobile glissant.
J'ai tout commandé en Nicoll.
Par contre j'ai des difficultés à visualiser la mise en place ; en effet comment la partie mobile (bout de tube en 80+manchon dilatation reliés et collés par le manchon) va pouvoir rentrer dans la partie basse fixe (manchon dilatation relié au tube principal par un manchon collé) ???
Cordialement.
Eddy
J'ai finalement décidé de suivre votre conseil sur l'ensemble mobile glissant.
J'ai tout commandé en Nicoll.
Par contre j'ai des difficultés à visualiser la mise en place ; en effet comment la partie mobile (bout de tube en 80+manchon dilatation reliés et collés par le manchon) va pouvoir rentrer dans la partie basse fixe (manchon dilatation relié au tube principal par un manchon collé) ???
Cordialement.
Eddy
26 juin 2020 à 15:13
Réponse 19 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Re :
En fait pour être plus clair je ne comprends pas les étapes de montage ni, une fois en place, comment le montage mobile peut sortir ???
Merci par avance...
En fait pour être plus clair je ne comprends pas les étapes de montage ni, une fois en place, comment le montage mobile peut sortir ???
Merci par avance...
26 juin 2020 à 15:18
Réponse 20 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Bonjour Eddy. Il faut que la longueur de l'ensemble mobile soit telle que l'on puisse enfiler l'ensemble légèrement de travers en ayant dévissé la bague qui comprime le joint. Une fois l'ensemble mobile en butée en haut, on peut le descendre légèrement dans le manchon du bas (d'où la côte totale de l'ensemble mobile). Une fois que tout est bien en place, on serre les bagues. Comme sur la photo. Il faudra ajuster la longueur du tube intermédiaire. On le choisit un peu long, on enfile l'ensemble mobile à fond en haut, on coupe la base du tube intermédiaire à ras du haut du manchon fixe en bas de façon à ce que l'ensemble soit dans l'axe du tube ayant été coupé..
Et si l'ensemble est rentré bien en place, le sortir se fera par la manœuvre inverse. Le montage en photo fonctionne ainsi.
Pour aider à la manœuvre on peut enduire les parties mobiles avec de la graisse silicone plomberie.
La partie mobile en bas est de type mâle et rentrera dans le manchon femelle juste en dessous ; le manchon femelle en haut rentrera dans le tube préalablement coupé, ébavuré, nettoyé de sa peinture éventuelle.
Cordialement.
Et si l'ensemble est rentré bien en place, le sortir se fera par la manœuvre inverse. Le montage en photo fonctionne ainsi.
Pour aider à la manœuvre on peut enduire les parties mobiles avec de la graisse silicone plomberie.
La partie mobile en bas est de type mâle et rentrera dans le manchon femelle juste en dessous ; le manchon femelle en haut rentrera dans le tube préalablement coupé, ébavuré, nettoyé de sa peinture éventuelle.
Cordialement.
26 juin 2020 à 16:08
Réponse 21 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Bonjour.
Merci de votre réponse, vous m'avez parfaitement expliqué !! Il n'y a plus qu'à se lancer !!
Pour la graisse silicone, est-ce qu'elle ne risque pas d’altérer l’étanchéité des manchons de dilatation ?
eddy
Merci de votre réponse, vous m'avez parfaitement expliqué !! Il n'y a plus qu'à se lancer !!
Pour la graisse silicone, est-ce qu'elle ne risque pas d’altérer l’étanchéité des manchons de dilatation ?
eddy
26 juin 2020 à 17:46
Réponse 22 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Re,
Et vu le sens des emmanchements, il n'y aura jamais de fuite.
Cordialement.
Citation :Non, pas du tout ; elle facilite l'emmanchement. A la fin on serre les bagues. Dans la boite à outils du bricoleur il y a un petit tube de graisse silicone.
est-ce qu'elle ne risque pas d’altérer l’étanchéité des manchons de dilatation ?
Et vu le sens des emmanchements, il n'y aura jamais de fuite.
Cordialement.
26 juin 2020 à 21:13
Réponse 23 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Bonjour
Merci de votre réponse. Néanmoins rien ne me sera épargné dans ce projet ; je viens de m'apercevoir que la culotte en 80 qui rentre dans la dalle au premier étage ressort en fait en un tube de 90 !!!
Aucun site ni grandes surfaces Brico ne proposent ce diamètre.
Merci de votre réponse. Néanmoins rien ne me sera épargné dans ce projet ; je viens de m'apercevoir que la culotte en 80 qui rentre dans la dalle au premier étage ressort en fait en un tube de 90 !!!
Aucun site ni grandes surfaces Brico ne proposent ce diamètre.
27 juin 2020 à 09:35
Réponse 24 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Suite de mon message précédent.
Je suis à point p, voilà ce que j'ai dans l'idée d'intercaler éventuellement sur le tube en 40 horizontal (évacuation lave vaisselle et évier).
Néanmoins reste toujours l'inconnu de savoir si le fait de rejeter l'eau de la douche "en travers" (flèche rouge photo message précédent) poserait souci...
Pour agrandir l'image, cliquez dessus.
Je suis à point p, voilà ce que j'ai dans l'idée d'intercaler éventuellement sur le tube en 40 horizontal (évacuation lave vaisselle et évier).
Néanmoins reste toujours l'inconnu de savoir si le fait de rejeter l'eau de la douche "en travers" (flèche rouge photo message précédent) poserait souci...
Pour agrandir l'image, cliquez dessus.
27 juin 2020 à 10:07
Réponse 25 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Ok. Voyez si vous pouvez tout transformer en diamètre 100. Voyez aussi sur le catalogue Nicoll si les manchons existent en 90. Il faudrait alors commander chez Cedeo ou Point P.
La première solution serait peut-être la plus simple.
Bonne réflexion !
Cordialement.
La première solution serait peut-être la plus simple.
Bonne réflexion !
Cordialement.
27 juin 2020 à 11:22
Réponse 26 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Rebonjour.
La photo ne s'étant pas téléchargée je la remets.
Je voudrais savoir si ce serait correct de descendre mon tube en 40 en vertical près du tube en 90 et de repiquer en travers (comme la flèche rouge) ?
Est-ce problématique au niveau de l'évacuation ?
Merci d'avance.
Pour agrandir l'image, cliquez dessus.
La photo ne s'étant pas téléchargée je la remets.
Je voudrais savoir si ce serait correct de descendre mon tube en 40 en vertical près du tube en 90 et de repiquer en travers (comme la flèche rouge) ?
Est-ce problématique au niveau de l'évacuation ?
Merci d'avance.
Pour agrandir l'image, cliquez dessus.
27 juin 2020 à 14:23
Réponse 27 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Bien reçu. Ce serait plus facile effectivement. Il faudra un Y qui débite dans le bon sens. Pensez à mettre un tampon de visite au cas où.
Le seul risque (relativement minime ?) est que le siphon de douche soit vidé par aspiration quand du débit fort viendra de la gauche. Devant l'écran on ne peut rien prédire.
Cordialement.
Le seul risque (relativement minime ?) est que le siphon de douche soit vidé par aspiration quand du débit fort viendra de la gauche. Devant l'écran on ne peut rien prédire.
Cordialement.
27 juin 2020 à 23:27
Réponse 28 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Bonjour.
Merci de votre réponse.
J'ai un peu honte de vous accaparer de la sorte, j'ai donc essayé de faire un plan de l'installation simple "en parallèle".
J'ai intégré un anti vide en té pour éviter le désiphonage de la douche et un clapet anti retour sur l'évacuation évier/lave vaisselle.
Plus deux manchons de dilatation suite à la lecture du guide Nicoll.
Je vous joins mon plan et la légende en couleur.
Si vous aviez la gentillesse de me dire si cela vous semble correct ou s'il y a des contre-indications ou raccords superflus ce serait formidable.
Merci d'avance.
Eddy
Pour agrandir les images, cliquez dessus.
Merci de votre réponse.
J'ai un peu honte de vous accaparer de la sorte, j'ai donc essayé de faire un plan de l'installation simple "en parallèle".
J'ai intégré un anti vide en té pour éviter le désiphonage de la douche et un clapet anti retour sur l'évacuation évier/lave vaisselle.
Plus deux manchons de dilatation suite à la lecture du guide Nicoll.
Je vous joins mon plan et la légende en couleur.
Si vous aviez la gentillesse de me dire si cela vous semble correct ou s'il y a des contre-indications ou raccords superflus ce serait formidable.
Merci d'avance.
Eddy
Pour agrandir les images, cliquez dessus.
28 juin 2020 à 10:59
Réponse 29 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Les forums vous ont aidé, aidez les forums à votre tour.
Bonjour à toutes et à tous.
Et si vous faisiez un don pour aider aux frais de fonctionnement des forums de Bricovidéo ?
Vous le savez peut-être déjà, la publicité sur l'ensemble de nos forums est notre unique source de revenus pour payer nos charges (hébergement des données, noms de domaines, impôts...). Actuellement peu d'annonceurs sont proposés par les régies publicitaires.
Comme de nombreuses sociétés en ce moment nous rencontrons des difficultés financières, un grand nombre d'entreprises françaises va malheureusement devoir déposer le bilan. Il n'est pas exclu que nous fassions partie du nombre.
C'est pour cela que nous venons de créer une cagnotte solidaire sur leetchi.com, donc si vous le pouvez, n'hésitez pas à faire un don, surtout si l'aide que vous avez trouvée sur nos forums vous a permis de faire de substantielles économies. Les forums vous ont aidé, aidez les forums à votre tour.
D'autre part beaucoup d'internautes utilisent des bloqueurs de publicité. Cette publicité nous permet de vous proposer un contenu gratuit, qui donne à beaucoup d'entre vous la possibilité de se dépanner à peu de frais. Pour cela nous vous remercions d'autoriser la publicité sur nos forums.
Cliquez sur ce lien pour participer à la cagnotte solidaire : leetchi.com pour soutenir les Forums
Nouveau : Pour soutenir financièrement les forums de Bricovidéo, vous avez aussi la possibilité d'acheter une ou des photos du photographe Patrice Faro (chaque tirage sera limité à 50 exemplaires).
Photos Paris en période de confinement.
En vous en remerciant par avance.
Cordialement, l'équipe de Bricovideo.com
Bonjour à toutes et à tous.
Et si vous faisiez un don pour aider aux frais de fonctionnement des forums de Bricovidéo ?
Vous le savez peut-être déjà, la publicité sur l'ensemble de nos forums est notre unique source de revenus pour payer nos charges (hébergement des données, noms de domaines, impôts...). Actuellement peu d'annonceurs sont proposés par les régies publicitaires.
Comme de nombreuses sociétés en ce moment nous rencontrons des difficultés financières, un grand nombre d'entreprises françaises va malheureusement devoir déposer le bilan. Il n'est pas exclu que nous fassions partie du nombre.
C'est pour cela que nous venons de créer une cagnotte solidaire sur leetchi.com, donc si vous le pouvez, n'hésitez pas à faire un don, surtout si l'aide que vous avez trouvée sur nos forums vous a permis de faire de substantielles économies. Les forums vous ont aidé, aidez les forums à votre tour.
D'autre part beaucoup d'internautes utilisent des bloqueurs de publicité. Cette publicité nous permet de vous proposer un contenu gratuit, qui donne à beaucoup d'entre vous la possibilité de se dépanner à peu de frais. Pour cela nous vous remercions d'autoriser la publicité sur nos forums.
Cliquez sur ce lien pour participer à la cagnotte solidaire : leetchi.com pour soutenir les Forums
Nouveau : Pour soutenir financièrement les forums de Bricovidéo, vous avez aussi la possibilité d'acheter une ou des photos du photographe Patrice Faro (chaque tirage sera limité à 50 exemplaires).
Photos Paris en période de confinement.
En vous en remerciant par avance.
Cordialement, l'équipe de Bricovideo.com
28 juin 2020 à 11:06
Réponse 30 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
Bonjour Eddy.
Le clapet anti retour en bas pourrait avoir son utilité si pour une raison inconnue le niveau montait du côté LV et évier. A vrai dire il n'est pas certain que ce soit utile.
Les manchons de dilatation semblent inutiles car la dilatation du PVC est minime. Leur seule utilité est de pouvoir démonter au cas où.
En bas choisissez un Y tel que le fluide venant du haut parte dans le sens de la pente vers le collecteur de 90.
Vu d'ici ça devrait fonctionner.
Mais sur commande, vous pourriez approvisionner des manchons en diamètre 90. Ce serait la solution adoptée ici si cela se présentait. La modification ne serait pas plus compliquée et chaque débit ne serait pas affecté par les autres.
Vérifiez que la ventilation de la canalisation d'évacuation principale, normalement ouverte en toiture, est présente.
Cordialement.
Pour agrandir l'image, cliquez dessus.
Le clapet anti retour en bas pourrait avoir son utilité si pour une raison inconnue le niveau montait du côté LV et évier. A vrai dire il n'est pas certain que ce soit utile.
Les manchons de dilatation semblent inutiles car la dilatation du PVC est minime. Leur seule utilité est de pouvoir démonter au cas où.
En bas choisissez un Y tel que le fluide venant du haut parte dans le sens de la pente vers le collecteur de 90.
Vu d'ici ça devrait fonctionner.
Mais sur commande, vous pourriez approvisionner des manchons en diamètre 90. Ce serait la solution adoptée ici si cela se présentait. La modification ne serait pas plus compliquée et chaque débit ne serait pas affecté par les autres.
Vérifiez que la ventilation de la canalisation d'évacuation principale, normalement ouverte en toiture, est présente.
Cordialement.
Pour agrandir l'image, cliquez dessus.
28 juin 2020 à 12:14
Réponse 31 d'un contributeur du forum plomberie
Problème de plomberie piquage sur chute verticale
C'est bien noté, merci. Je vais essayer de trouver des manchons et raccords en 90.
Mais dans la négative je ferai le montage en 40 sans manchons de dilatation.
Merci encore pour votre gentillesse.
Cordialement.
B. Eddy
Mais dans la négative je ferai le montage en 40 sans manchons de dilatation.
Merci encore pour votre gentillesse.
Cordialement.
B. Eddy
28 juin 2020 à 16:32
